Electrical Characteristics
Overview

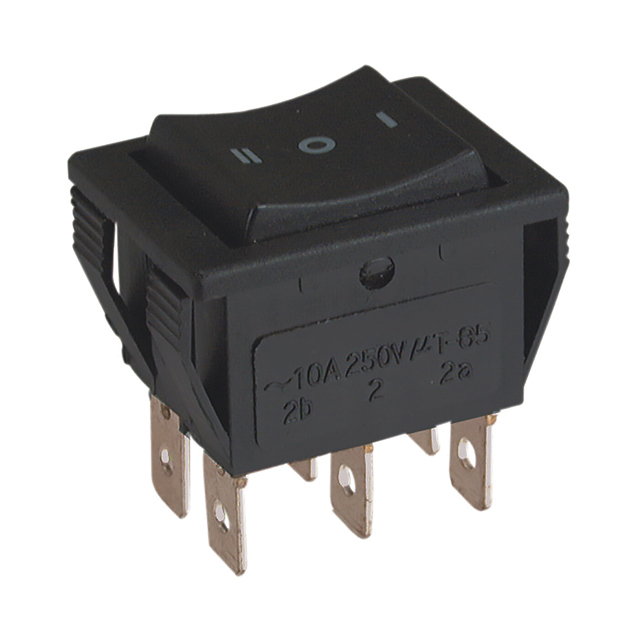

Rocker Switch – Easy Panel-Mount Switch
Rocker switches use a rocking motion for quick on-off control. Common in appliances, dashboards, and power strips, they offer durability, simple installation, and clear status indication. Available in illuminated and non-illuminated versions.
Specifications
·Circuit: DPDT
·Switch function: On-Off-On
·Rating: 10A 125VAC / 10A 250VAC
·Contact resistance: 20mΩ Max.
·Insulation resistance: 100MΩ Min. at 500VDC
·Dielectric strength: 1500VAC for 1 minute
Materials
·Housing: Nylon#66 UL 94V-2
·Rocker Nylon#66 UL 94V-2
·Terminal: Copper alloy Sn or Ag plated
·Contactor: Ag alloy
·Spring: Music wire
